2010年為了加強對本國森林資源的管理，印尼在評價現有森林狀況、建立長效監控機制過程中使用了一種創新技術——機載雷達技術(LiDAR)。政府部門、商業林業管理者以及非政府組織機構在降低由森林砍伐和森林退化帶來的排放量(REDD)的過程中會遇到種種困難和挑戰，該技術對于克服這些困難和挑戰具有舉足輕重的作用。機載雷達的飛行器飛行高度比森林最高冠層還要高七百五十米，飛行速度約200km/h，因此，該技術具備快速收集高精度森林三維信息的能力。

　　印尼國家林業概述

　　印尼擁有東南亞40%的林地資源。早在1950年，印尼就開始大力植樹，但是在接下來的50年里，1950年形成的森林的40%就慢慢被砍伐了(根據全球森林觀察)。

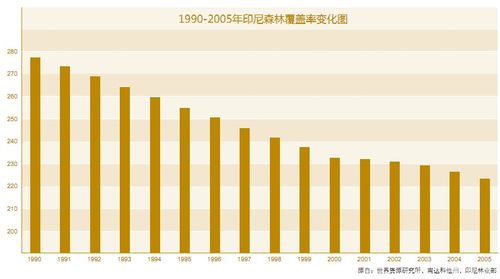

　　在過去的幾年里，印尼將不少國際基金投資于本國林業。這些國際基金是針對發展中國家抑制森林砍伐造成溫室氣體的主要原因(GHG)而設的。這項計劃的目的是為降低發展中國家因森林砍伐和森林退化造成的碳排放量，被稱為REED(Reducing Emissions from Deforestation and Forest Degradation in Developing Countries)計劃。該計劃在印尼取得了全球少有的成功——在過去的五年時間里，印尼森林覆蓋下降率由20世紀90年代的1.7%下降到0.7%。然而，REED要取得更大的成功，建立碳信用市場就需要更高精度的監控技術。也就是說，必須要建立現實、客觀、透明的途徑來精確量測森林補償，監控并量化森林實時變化。

　　機載雷達(LiDAR)技術

　　LiDAR(Light Detection and Ranging)量算距離或范圍的工作原理是：機載雷達傳感器發出一連串脈沖，然后記錄返回脈沖，根據光速將脈沖的往返時間轉換成距離。

　　機載雷達的測量環境是3維(X,Y,Z)環境。當機載雷達系統從機載平臺(如固定機翼的飛機或者直升機)往下測量時，系統就能以厘米級的精度繪制出地面、土地覆蓋、地面結構(植被、建筑物、電線等)現狀。

　　目前的系統每秒可獲取超過100,000條的脈沖，一天內可覆蓋10，000公頃的面積。其分辨率和精度與攝影測量相似(但高于衛星數據精度)，可保證完整、精確的測量。

　　LiDAR的另一優點是其測量環境是三維環境。即使激光脈沖不能穿透植被，有些激光還可以穿過樹冠間很小的間隙到達地面。每條發射出去的脈沖到達地面之后，就會產生大于一條的“返回”脈沖——如從樹冠頂部、樹杈、樹次冠以及地面。

　　機載雷達測量可以生成高度詳細的地面地圖，并可以提供附加信息，包括樹冠高度、郁閉度、水文流向和坡度等。相比之下，利用衛星數據就不能解析這些類型的詳細信息，同樣不能應用于精確監控林分結構和健康狀況。森林監控應用考慮的另一方面是激光數據的高像解率和精度帶來的可追溯性和可重復性的測量，這對任何實時監控而言都是無價的，如MRV(測量、記錄和評價)。

　　機載雷達測量為印尼林業帶來很多益處，包括快速創建精確的遙遠森林的3D地圖。這樣就免去了工作人員幾天或幾周的實地考察完成地面測繪帶來的挑戰和成本。此外，事實證明機載雷達測量精度更高，能夠避免實地測量中的很多難題。

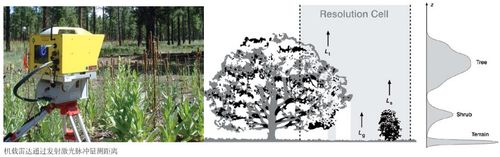

機載雷達通過發射激光脈沖量測距離

　　生產和保護方面的應用

　　值得注意的是：國際REED計劃并不是影響印尼林業的唯一因素。熱帶森林基金會(TFF)——致力于建立持續林業，保護熱帶森林的國際性非盈利教育組織——通過建立示范模型以及開設培訓課程展示可持續林業管理的優點和原則。目前，該組織已獲得了廣泛的認可。TFF的區域計劃和減少圓木砍伐影響計劃(RIL)的推廣和培訓內容相似。RIL計劃由降低工業木材供應對環境影響的相關技術和措施組成。

　　TFF在關于RIL標準的文檔中描述道：“在最近幾十年，人們已經認識到合理規劃收獲作業，恰當應用新技術能夠明顯減少傳統伐木工作對熱帶地區帶來的危害。”

　　良好的收獲作業規劃包括：提前收獲，保護水文功能，規劃、建設和維護道路、著陸以及滑行道，認定和保護重要的文化和環境特征。這些活動都能對總體作業產生積極的影響。

　　為了制定可行的收獲規劃，森林的管理者必須掌握即將作業的森林信息。這就是為什么LiDAR技術可以為RIL展示出如此光明的前景。使用LiDAR進行測量，就會得到如下的成果：

　　高精度的數字地面或者地形地圖，基于此可以得到1m的高程線和坡度信息;

　　森林的表面圖;

　　樹高地圖，包括每棵樹的編號、定位和量測;

　　水文流向圖，方便溪流和水道的設計。

　　RIL證實了森林作業能夠進一步促進印尼二氧化碳排放量的減少，因為事實證明道路、滑行道數量的減少以及圓木甲板的大小對降低項目碳排放有積極的影響。

　　案例研究

　　2010年6月，自然保護協會(TNC)、林業碳處理以及可信技術一起將印尼加里曼丹作為試點，開展了REDD林業碳項目。在合作伙伴TNC的幫助下，Credent獲得了試驗區的激光雷達數據，這些數據可以象征整個區域的地形和土地覆蓋類型。這是首次在印尼嘗試激光雷達的量化方法。這種航空測量產生的信息可以用來幫助REED項目達到其既定的目標。數據收集使用Optech 3100EA雷達系統，其運行速度為300km/h，飛行高度為高于地面700米。數據收集形式是單一獲取，為了方便數據的未來使用，收集數據的飛行線被劃成21個獨立的2km*2km大小的條帶。有了原始數據，Credent Technology就能生產出以下標準激光雷達測量產品：

　　數字地形模型(DTM)：利用可以貫穿森林到達地面的激光脈沖，就可以獲得地面模型;

　　數字表面模型(DSM)：這個模型表示發射出去的脈沖遇到的第一個物體，然后返回的信息，一般都指森林的最高處。

　　然而，為了提高收集到數據的價值和可用性，Crendent通過處理LiDAR數據發現了數據其他的可用價值，并生產了如下地圖產品——這些產品在大自然保護協會的REED計劃中首次亮相，一般在數據收集后的30天內才可獲得。

　　樹冠郁閉度圖：該產品可以生動的描繪出樹冠之間間隙的大小和位置。

　　樹高圖：該產品表示了單株樹木或者一組樹木的絕對高度。

　　水文流向圖：該產品描述了主要水道的位置和流向。

　　坡度圖：該產品用坡度表示了地形的起伏。

　　樹冠郁閉度圖：描繪樹冠之間間隙的大小和位置。

　　初步結果和益處

　　對加里曼丹數據進行的初步分析表明LiDAR收集到很多有用的數據。在相當短的時間內，Credent不僅能夠生產出所有LiDAR的標準產品，還能為林業管理者提供具有附加值的數據。

　　TNC和森林碳協會(Forest Carbon)正對與REED項目有關的信息做進一步的分析。除此之外，2010年10月收集了LiDAR系統涵蓋的八個試點區域的信息，并將這些信息用于LiDAR數據的驗證分析。

　　光明前景

　　目前已經初步證明了LiDAR數據可以以高效、低成本的方式針對現有森林狀況進行測量。樹冠郁閉度圖記錄了樹冠之間存在的空隙，這在MRV和森林認定活動中實時監控森林變化方面十分有用。

　　Credent Technology及其合作伙伴繼續在LiDAR數據研究以及數據處理方法和軟件方面進行投資，爭取為后繼的管理者提供所需的數據類型。2010年加里曼丹推進了LiDAR數據采集計劃，加強激光雷達技術在熱帶雨林的應用，主要包括：

　　數據采集戰略：標定飛行器收集參數(如：點密度、激光強度、類似垂直飛行線的飛行方向)，加強激光穿透冠層、葉子的能力，更加真實地測量熱帶雨林的類型。

　　加強與地面點的聯系。加強從LiDAR數據集中快速、準確地提取潛在信息的能力。再者，加強自動探測林木密集位置和大小的能力，這在生物量估算過程中非常有用。

　　將LiDAR測量的結果和基于衛星影像的建模聯系起來，使更多的REED區域得益于LiDAR測量。免去以往測量需要100%覆蓋的成本，提高解決方案的能力。

　　過去一年對機載雷達測量的研究可以幫助REED組織的努力取得更好的成果，支持管理者制定的森林保護措施。2011年Credent Technology及其合作伙伴將會進行另外的研究，旨在提高LiDAR信息的質量和獲取數據的自動化程度。毫無疑問，對森林和地面進行快速準確的三維制圖為印尼的森林資源管理者提供了更多的機會。(編譯 李曉璐)
