【摘 要】本系統集成智能終端、GPRS無線通訊手段、RFID技術等，基于“移動系統” 和“規范化”概念改造傳統配電巡檢工作模式，實現配電線路巡檢管理的電子化、信息化、規范化和智能化，從根本上消除了配電設備巡視不到位、不按周期巡視的問題，還可以省去巡檢人員重復錄入設備缺陷的煩瑣過程，減少巡視工作量、提高巡視效率，確保巡檢人員從工作計劃、安排、執行到驗收歸檔規范化，達到輸電線路長期高效穩定運行。本系統具有快速引導人員到達現場，實施現場調度的能力，以及應急救援呼救能力。在終端控制中心可實時了解人員當前位置、以圖像、文字形式及時反饋現場情況、遠程調度導航等功能。

　　【關鍵詞】智能終端;配電線路巡檢;智能導航

　　1. 引言

　　為保證配電線路及其設備平安可靠的運行，人工定期或不定期進行的線路巡檢工作占著十分重要的地位。現在電網巡檢中普遍存在的線路巡檢和缺陷反饋采用手工記錄、缺陷小票流水傳遞進行消缺的傳統模式，已經不能適應對供電質量日益提高的要求。為提高線路巡檢的工作效率，有效避免漏巡、漏檢等新問題的發生，降低野外線路的故障率，加強事故處理效率和能力，更好的保證野外線路平安、可靠、優質的連續運行，線路巡檢工作必須由“傳統人工”向“移動信息”過渡，實現線路的電子化、信息化、智能化管理勢在必行。

　　基于此，北京合眾思?jí)芽萍脊煞萦邢薰鹃_(kāi)發出配電應急指揮與導航系統，為電網企業提供電線路運行、維護與應急指揮一體化解決方案。本系統集成智能終端、GPRS無線通訊手段、RFID技術等，基于“移動系統” 和“規范化”概念改造傳統配電巡檢工作模式，實現配電線路巡檢管理的電子化、信息化、規范化和智能化，從根本上消除了配電設備巡視不到位、不按周期巡視的問題，還可以省去巡檢人員重復錄入設備缺陷的煩瑣過程，減少巡視工作量、提高巡視效率，確保巡檢人員從工作計劃、安排、執行到驗收歸檔規范化，達到輸電線路長期高效穩定運行。本系統具有快速引導人員到達現場，實施現場調度的能力，以及應急救援呼救能力。在終端控制中心可實時了解人員當前位置、以圖像、文字形式及時反饋現場情況、遠程調度導航等功能。

　　GPS導航功能是應用GPS導航技術與虛擬專用無線數據通訊技術，建立的配電網中設備查詢、定位、導航的GPS導航定位系統。使巡檢人員在系統幫助下，運用衛星定位和移動導航系統的語音提示，準確快速的找到配網設備所在位置。解決工作人員不熟悉配電設備位置和突發事件時必須快速到達事發地的問題，有效提高工作質效。

　　2. 系統功能結構

　　3. 系統方案

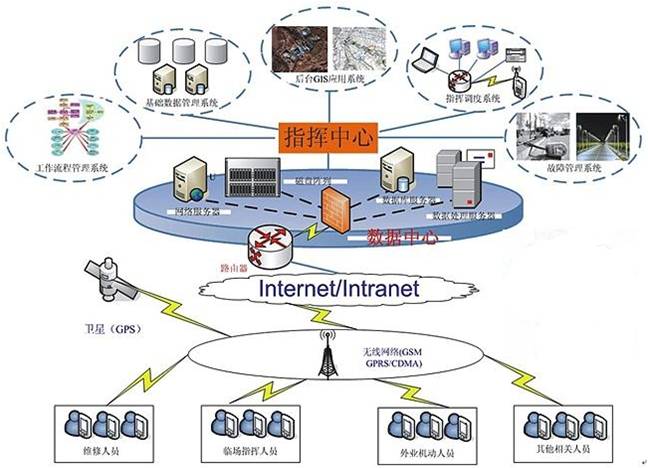

　　配電應急指揮與導航系統邏輯層面結構主要由“地理信息與專題數據服務中心”、“監控指揮調度中心平臺”、“智能導航調度終端設備軟件”、“手持終端”、“終端數據維護軟件”等五部分組成。

　　實現對現場定位信息采集、地圖維護、巡視路徑制訂、單個配電設備導航、線路導航、定位信息數據庫后臺維護等功能。可以通過手持終端的查詢及導航功能快速、準確的到達配電設備現場或事故現場，對現場檢查、設備維護與檢修等需到達用電現場的各項工作提供極大的幫助，切實提高工作質效。

　　3.1地理信息與專題數據服務中心

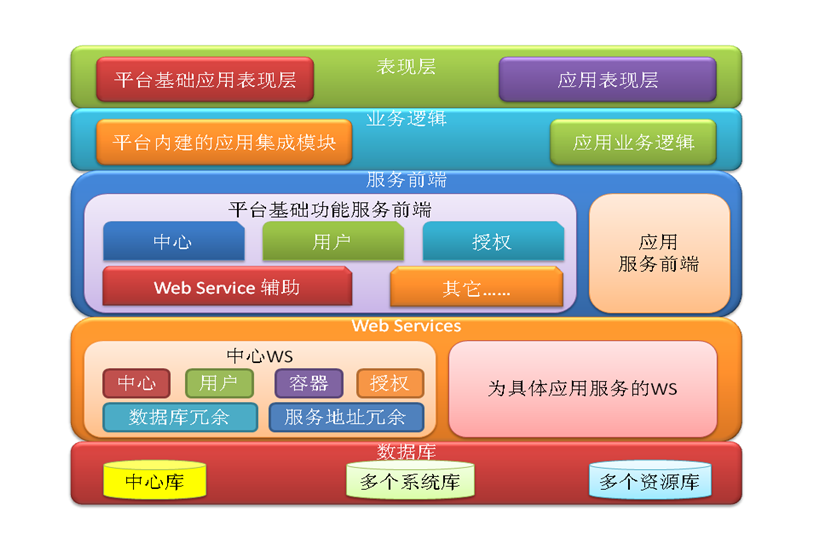

　　“地理信息與專題數據服務中心”完全基于SOA架構設計系統總體架構，具有高度靈活的業務架構。其基于SOA架構設計，實現集中式管理、分布式管理和混合式管理。靈活的部署方式，推動配電應急指揮與導航系統的敏捷實施與運作。

　　“地理信息與專題數據服務中心”作為系統服務核心，具有如下功能：

　　1)為終端提供電子地圖數據服務;

　　2)專題坐標數據信息服務;

　　3)地圖維護服務;

　　4)路徑制訂服務;

　　5)終端調度、監測信息服務。

　　3.2監控指揮調度中心平臺

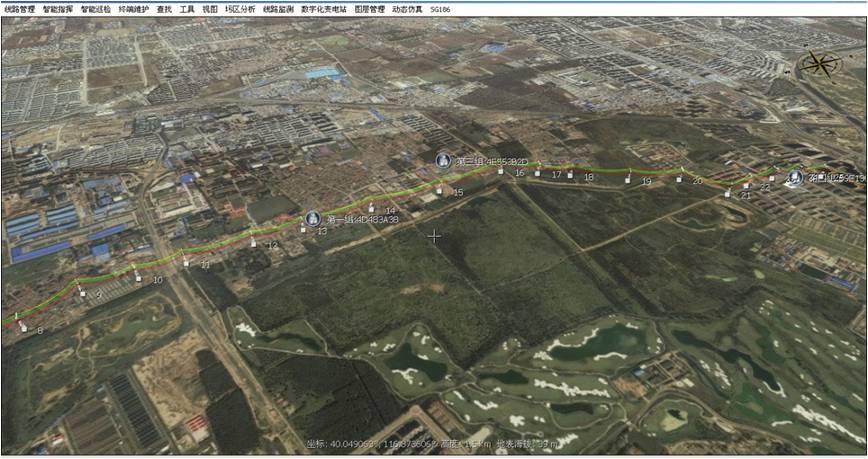

　　“監控指揮調度中心平臺” 充分應用自主研發的實景綜合地理信息系統和可編程衛星遙感影像技術，搭建調度信息中心統一指揮決策平臺，追蹤并展現各業務系統的圖形圖像、視頻、文字、虛擬線路模型之間的內在聯系，輔助現場指揮;并應用綜合實時信息和分析功能形成輔助決策支持系統，滿足電網管理企業的生產指揮決策需要。幫助電網單位建立領先的生產指揮監測決策體系。

　　其具有如下功能：

　　1)電網實景展現;

　　2)電網設備臺賬查看、狀態分析;

　　3)專題坐標數據維護;

　　4)人員設備實時監督調度;

　　5)專題圖形維護;

　　6)巡視路徑制訂。

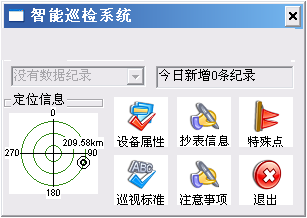

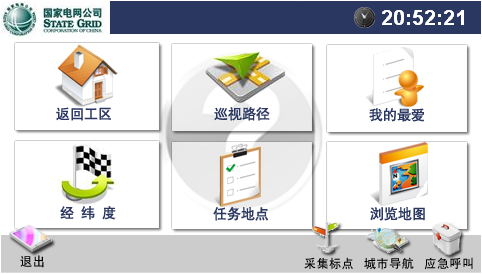

　　3.3智能導航調度終端設備軟件

　　“智能導航調度終端設備軟件”是具有行業領先的民用復合型導航系統。傳統的民用衛星定位導航系統，如：靈圖、凱利德、高德等，在專業行業應用領域使用具有很大局限性，無法實現高精度真實經緯度坐標獲取、野外自動路網識別、路網數據庫自動擴展、無限路徑軌跡紀錄、用戶自主維護信息點、無法進行二次開發對系統進行定制、遠程遙控導航等諸多專業領域所必須的功能。

　　為滿足行業應用領域?qū)?dǎo)航系統的特殊要求與市場的迫切需求，行業應用定制型智能導航系統具有系統功能定制靈活、二次開發接口全面、可自動記憶與識別經過的道路、自動完善路網數據庫、無限路徑軌跡紀錄、只要給出目標點可自動為用戶計算相應道路;對于野外路徑軌跡，可自動選取路徑軌跡參與導航，實現城市-野外無縫化全程路徑語音引導。

　　同時，智能導航調度終端設備軟件還具有快速引導人員到達現場，實施現場調度的能力，以及應急救援呼救能力。在終端控制中心可實時了解人員當前位置、以圖像、文字形式及時反饋現場情況、遠程調度導航等功能。

　　智能導航調度終端設備軟件作為強大而又領先的配電應急指揮與導航系統的一部分，具有如下功能：

　　1)設備巡視信息實時提交;

　　2)設備信息信息查詢、顯示;

　　3)單個配電設備導航;

　　4)按線路進行導航;

　　5)巡檢路徑規劃;

　　6)自動路網識別;

　　7)應急救援呼救;

　　8)現場實時調度;

　　9)現場照片回傳。

　　3.4手持終端

　　本系統“手持終端”應用已經成熟的PND、PDA硬件設備，基于優良的跨平臺特性，可依據客戶需求可選用運行Windows CE、Windows Mobile、Symbian、Linux、Android等操作系統的任意硬件設備。

　　3.5終端數據維護軟件

　　系統具有終端數據維護軟件，可統一管理各終端的專題信息點、路徑軌跡、路網數據，實現各終端的數據一致性。并可在中心軟件中，進行諸如：專題信息點管理、路網數據管理、路徑軌跡管理、路網與路徑回顯、設備參數管理等全面的管理與維護工作。

　　4. 系統硬件實現

　　4.1手持式GPS智能終端

　　依據客戶需求采用PND、PDA硬件設備，運行與Windows Mobile操作系統，應用設備內置GPS模塊進行坐標定位，可以實現配電設備現場坐標信息的精確定位。

　　4.2后臺管理服務器

　　采用內部局域網服務器，主要用于后臺管理軟件運行，可建設基于GPRS、WCDMA的現場查詢公用平臺。

　　4.3便攜式PC終端

　　利用具備GPS、GPRS、WCDMA模塊或擴展卡的便攜筆記本電腦，實現用電現場的定位信息采集、客戶信息現場綜合查詢、系統維護等功能。

　　5. 系統優勢

　　利用先進的計算機技術、地理信息系統技術與通信技術相結合，實現了配電網中設備巡檢、生產指揮與導航等功能，與其他系統相比，本系統的主要優勢有：

　　1)先進的手持終端設備

　　本系統所使用的手持終端設備支持無線標簽與條形碼兩種巡視點到位方案。同時，可使用WIFI網絡實現無線數據鏈，實時傳輸?shù)轿慌c隱患信息并下載顯示包括設備圖紙、臺賬在內的全面信息。

　　2)獨有的手持終端可視化技術

　　基于領先的可視化技術可直接在終端上瀏覽實景化的虛擬設備現場，觀看虛擬巡視走廊各個細節。

　　3)領先的三維可視化維修作業指導技術

　　系統具有獲得專利的三維可視化維修作業指導技術，可在現場通過終端直觀的觀看某一設備的三維虛擬維修作業指

　　4)全面的設備信息管理。

　　系統服務端作為整個系統核心，具有強大的數據管理、整合能力，可管理、維護，包括：主接線圖、設備圖紙、設備臺賬、三維虛擬模型、三維虛擬維修作業指導在內的全部數據信息。

　　5)獲得專利的抗電磁無線標簽巡檢技術

　　系統配套了獲得專利的抗電磁無線標簽，可在強電磁干擾下長期、可靠的工作長達8年，不會出現巡檢困難、無法識別等問題。

　　6)數據信息即時傳輸/統一管理

　　除具有WIFI網絡無線數據鏈，實時傳輸?shù)轿慌c隱患信息并下載顯示包括設備圖紙、臺賬在內的全面信息的功能外，還基于SOA架構體系實現了系統服務與上級系統同步，簡單設置即可實現自上而下的統一管理，管理人員足不出戶即可全面掌控。

　　6)功能強大的應急指揮平臺

　　具有決策準確、響應快速、過程可控等特點。由配電工區、電力調度中心、95598呼叫中心三位一體組成的配網故障信息研判指揮組，可以對故障情況進行快速分析研究，并根據結果迅速指揮調動搶修力量。

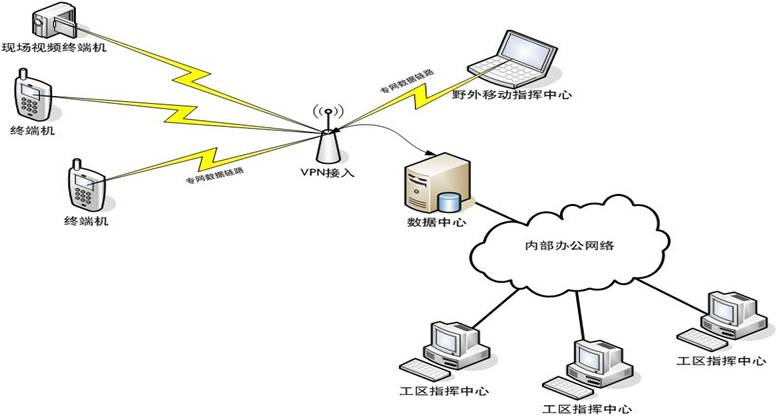

　　配電應急指揮與導航系統具有實時接收指揮中心調度信息并依據調度信息直接使用路徑引導人員到達現場的功能，應用先進的智能導航引擎實現全程語音引導人員快速到達現場。同時系統創新支持野外移動指揮中心，允許管理人員在野外使用手提電腦實現全部指揮中心的功能，進行對現場與人員的全面掌控，而這一切無須任何輔助支持，只需在一臺手提電腦上插入定制VPN虛擬專網連接設備。

　　7)可高精度實時定位人員車輛位置并準確的確定配電設備位置

　　終端具有自主知識產權并獲得國家專利高抗干擾定位算法將系統誤差控制在了0.5-2米左右，可真正有效地解決巡視人員巡線的到位問題，同時也可使用iPPP(精密單點定位)技術，應用手持機內部專用的GPS定位模塊與網絡通訊技術可使手持機動態定位精度達到亞米級(水平0.4m，垂直0.8m)。目前在定位領域處于絕對領先地位。

　　8)引導人員迅速、準確、便捷的到達桿塔或事故地點

　　終端具有兩套互相交聯的導航引擎，“城市道路導航系統”與“野外智能導航系統”并通過路網信息系統進行無縫結合。系統創新性的提供了一套用于野外無路狀態下的專利導航模塊，可自動記錄并分析所經過的路徑，不斷自我拓展路網數據庫，可在零操作的同時實現野外田間、山間、野地的路網識別記錄。無論工作人員前往的目標是山川、湖泊還是城市，均可準確無誤的計算出最佳的路徑軌跡，實現全程語音引導到達。幫助工作人員精確、無誤、迅速的到達目標地點。

文章作者：韋冠吉
