近些年，三維GIS技術發展非常迅速。目前，國內許多城市已建立了三維GIS系統，為規劃和城市形象服務。國內三維GIS發展，目前面臨的主要問題是采用直接建模方式，建設成本高、設計更新周期長且效率低下。

　　GIS軟件提供商Esri為提高ArcGIS的三維建模和三維設計能力，收購了瑞士公司Procedural和其旗艦產品CityEngine。CityEngine的特點是基于規則建模，用戶可以根據GIS數據中建筑物和設施的各種屬性自動實時建模，例如建筑物的高度、樓層數、層高、屋頂樣式、外墻樣式等;公共設施的屬性、尺寸、間距、功能等;道路橋梁的用途、尺寸、材質等都可以實時調整修改，并立即展現。這可以為城市規劃、設施管理、建筑設計提供快速建模和展示工具。此外，用戶可以直接在三維場景中進行規劃設計，并對其他建模軟件建立的模型進行規則定義和修改，降低了三維GIS建模、規劃、更新的人力物力成本，極大地提高了工作效率。CityEngine對ArcGIS的完美支持，使很多已有的基礎數據不需轉換即可迅速實現三維建模，減少了系統再投資的成本，也縮短了三維GIS的建設周期。

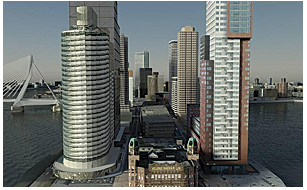

由ArcGIS和CityEngine創建的荷蘭鹿特丹市的三維未來市景(3sNews 配圖)

　　那么，用戶如何使用CityEngine，從事GIS工作。CityEngine提供的關鍵功能是利用簡單的二維GIS數據創建高端的三維內容。CityEngine包括三個核心成分：特征、屬性和既定規則。用戶提供任一成分的信息越多，所創建的3D內容就越復雜、越逼真。CityEngine能從這三個成分中創建各種各樣的3D內容。目前，專注于通過建筑物的組成部分、建筑物內部構造、街道以及場景填充物體，如樹木、電線桿、車輛和人，創建城市環境。

　　為了簡單理解如何使用CityEngine，首先要創建建筑物的外部環境。用戶在地理數據庫中，如果恰好有表示建筑物多邊形特征的數據，將CityEngine的物體建筑規則與數據連接起來，即可創建物理建筑的三維模型。

　　首先，使用建筑物高度(BuildingHeight)屬性,將建筑物的二維多邊形底部向上拉伸，形成三維區塊。為了獲取更多信息，比如建筑物的屋頂類型，使用CityEngine里的建筑規則，即可形成各種各樣的屋頂，凸起的、扁平的或是三角形狀。如果用戶擁有一個包含圖層數(FloorCount)的區域，可以使用建筑規則，將建筑區塊分成不同樓層，每個樓層可以分成不同的帶有窗沿和陽臺的窗戶。只要使用這一工作流，都可實現。

　　為了增加三維建筑物的真實感，CityEngine具有定義紋理質地的規則，紋理即搭建在所創建模型的屋頂和各邊的圖像。比如，建筑物的屋頂可以定位為屋頂材料類型(RoofMaterialType),該屋頂材料類型包括磚塊、混凝土或瓦楞鐵等屬性值。同樣，用戶也可以采用不同的方法，如提取一小塊衛星影像或是一塊真實質地的紋理在所創建模型的屋頂上。接下來，是建筑物的各面，用戶同時可以根據地面、中部和頂層設置不同的紋理，這樣，所創建的模型就自動覆蓋了一層實際可用的建筑材料，如木質、磚塊或石料。用戶也可以一步定義一整套方案。

　　但是，如果用戶沒有建筑物的這些屬性，還能不能使用GIS數據建立模型呢?答案是肯定的。CityEngine可以根據用戶提供的或多或少的數據，創建具有代表性的建筑物模型。從帶有區段劃分法令或是一些簡單的街道網絡的土地所有權塊狀中創建非常詳細的城市環境。以下詳細介紹如何實現這些城市環境的創建。

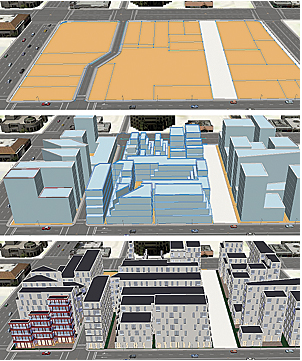

符合當?shù)胤謪^(qū)法的建筑物區塊和住宅設計(3sNews  配圖)

　　用戶可以通過各種各樣的方式使用CityEngine創建的模型。城市設計者將這些模型帶入他們的GIS數據庫，使用由ArcGIS和ArcGIS3DAnalyst分析提供的地理處理功能進行深入分析。娛樂業和安全性仿真驗證方面的專業人員可以使用這些模型，與其他三維渲染和游戲包裝，一起形成更大的工作流。其他領域的創新人員同樣可以使用這些新工具，創建最大容量的三維輸電線路。

　　目前的問題之一是，CityEngine面對更多的是三維創建方面的專業人士，而非一般的GIS用戶。尤其是對于城市規劃者來說，他們實際上需要將CityEngine中最好的部件(規則、高端三維創建)和ArcGIS最好的部件(數據管理、分析和共享)相結合，并在一個工作流中實現城市規劃。Esri目前也正在設計新的解決方案滿足這一需求。

　　新方案的主要目標是當城市規劃者探索為其生活和工作的人們提供更多的垂直解決方案時，使可視化、設計和理解城市環境變得簡單可行。新的解決方案將允許用戶體驗內部設計、開發商建議、甚至是基本的分區法(像是最大建筑高度)，并能獲得針對這些決策后果的及時的視覺和分析反饋。比如，城市規劃者如果通過了高建發展的決策，建筑物之間的遮擋以及居住視野的減小將可能影響現有住戶。抑或是，更改分區法來增加最大建筑高度，那么對現有住戶的影響比對現有道路和下水道網絡更難處理。這也將是Esri新解決方案所要解決的問題。(編譯 劉茜茜)
